نمونه سوالات ارتینگ فنی و حرفه ای

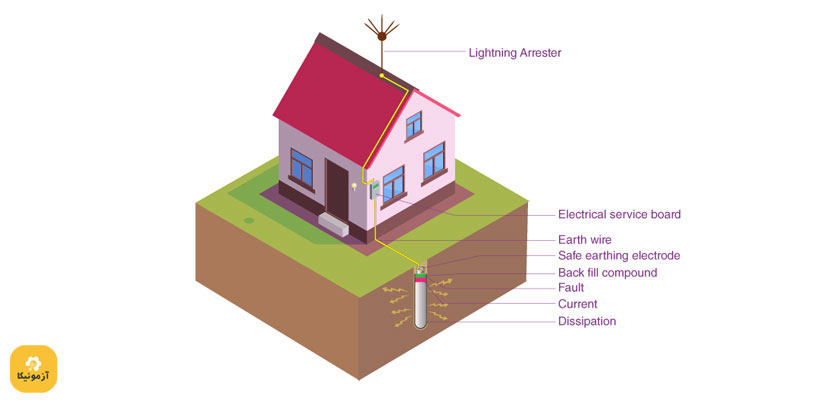

1 . در شکل رو برو بیانگر کدام مفهوم زیر میباشد؟

الف ) هادي فاز مشترك

ب ) هادي خنثی مستقل

ج ) هادي حفاظتی مستقل

د ) هادي مشترك حفاظتی /خنثی

2 . کدام مورد دلیل استفاده زمین مقاومتی نمیباشد؟

الف ) کاهش آتش سوزي و ذوب شدن تجهیزات ترانس ، کابل و ...در هنگاموقوع خطا.

ب ) کاهش شک الکتریکی خطرناك براي اشخاصی کهدر مسیر جریان برگشتی زمین قراردارند.

ج ) کاهش خطر جرقه وقوس الکتریکی براي اشخاصی که تصادفا در محل حضور دارند.

د ) جلو گیري از کاهش قدرت اولیه ژنراتوردر اثراضافه بار و از مدار خارج نشدن

3 . در روشی که یک سلف بین خنثی سیستم و زمین قرار گیرد را چه نوع زمین حفاظتی می نامند؟

الف ) زمین کردن به شکل مستقیم

ب ) زمین کردن از طریق ترانسفورماتور

ج ) زمین کردن از طریق راکتانس

د ) زمین کردن از طریق مقاومت

4 . در سیستم زمین یک قطعه یا قسمت هادي یا گروهی متشکل از قطعات هادي که در تماس بسیار نزدیکی با زمین بوده را چه میگویند؟

الف ) هادي اتصال زمین

ب ) الکترود زمین

ج ) مقاومت زمین

د ) امپدانس زمین

5 . الکترودهایی هستند که در صورت عبور حداکثر ممکن جریان ازآنها پتانسیل سایر الکترودها به نحوي قابل ملاحظه تغییر نکندرا ........................میگویند.

الف ) الکترودهاي زمین مستقل

ب ) الکترود بدنه متصل به مرکز ژنراتور

ج ) الکترود فرعی با انشعاب مرکزي

د ) الکترود انشعابی مرکزي

6 . عوامل موثر در کاهش مقدار مقاومت خاك کدامند؟

الف ) نمک، ذغال و رطوبت

ب ) نمک،ذغال و آهک

ج ) آهن،آهک و رطوبت

د ) مواد اسیدي، گوگرد ونمک

7 . طبق استاندارد IEC مقاومت بین زمین و هادي اتصال زمین نباید بیشتر از ...............افزایش یابد.

الف ) 1Ω

ب ) 10Ω

ج ) 20Ω

د ) 100Ω

8 . اتصال کوتاه بر اثر اتصال و برخورد سه فاز به یکدیگر بوجود می آید را چه نوع اتصال کوتاه میگویند؟

الف ) اتصال کوتاه دوفاز

ب ) اتصال کوتاه تکفازبه زمین

ج ) قطع هادي ها

د ) اتصال کوتاه متقارن

9 . اتصال کوتاه SGL چه نوع اتصال کوتاهی می باشد؟

الف ) اتصال کوتاه دوفاز به هم می باشد که از نوع نامتقارن می باشد، زیرا تعادل شبکه برهم می خورد.

ب ) اتصال کوتاهی که در این حالت دوفاز همزمان به زمین متصل می گردند.

ج ) این نوع از خطا یک یا دوفاز از خط انتقال قطع می گرددو جریان آن به صفرمی رسد.

د ) این اتصالی در اثربرخورد صاعقه و ایجاد جرقه روي مقره ها بوجودآید بطوریکه یکی از فازها از طریق بدنه دکل به زمین وصل شود.

10 . بیشترین اتصال کوتاه ها ایجاد شده کدام نوع اتصال کوتاه می باشند که بیشترین درصد را دارا است؟

الف ) اتصال کوتاه دوفاز حدود 80 % اتصال کوتاه هاي شبکه را تشکیل می دهند

ب ) تکفازبه زمین بوده و بیش از75 % اتصال کوتاه هاي شبکه را تشکیل میدهد

ج ) اتصال کوتاه از نوع متقارن بوده وبیش از75 %اتصال کوتاه هاي شبکه از این نوع می باشند

د ) اتصال کوتاه دوفاز به یکدیگر بوده که حدود 85%اتصال کوتاهدر شبکه از این نوع است.
